HRB軸承 - 雙向推力角接觸球軸承的基本知識
結構與特征
雙向推力角接觸球軸承,是作為機床主軸用而特別設計的高精度軸承,可以承受兩個方向的軸向載荷。與 511 系列的推力球軸承相比較,組裝在軸承中的球的直徑小,個數多,并有 60°接觸角。因而,離心力影響減輕,更耐高速旋轉,剛性大。尺寸系列 234400 及尺寸系列 234900 的軸承,各自與圓柱滾子軸承 NN3000K 系列及 NNU4900K 系列的內外徑尺寸相同,承受軸向載荷。
尺寸
雙向推力角接觸球軸承的基本尺寸按 JB/6362 的規定執行。
公差等級

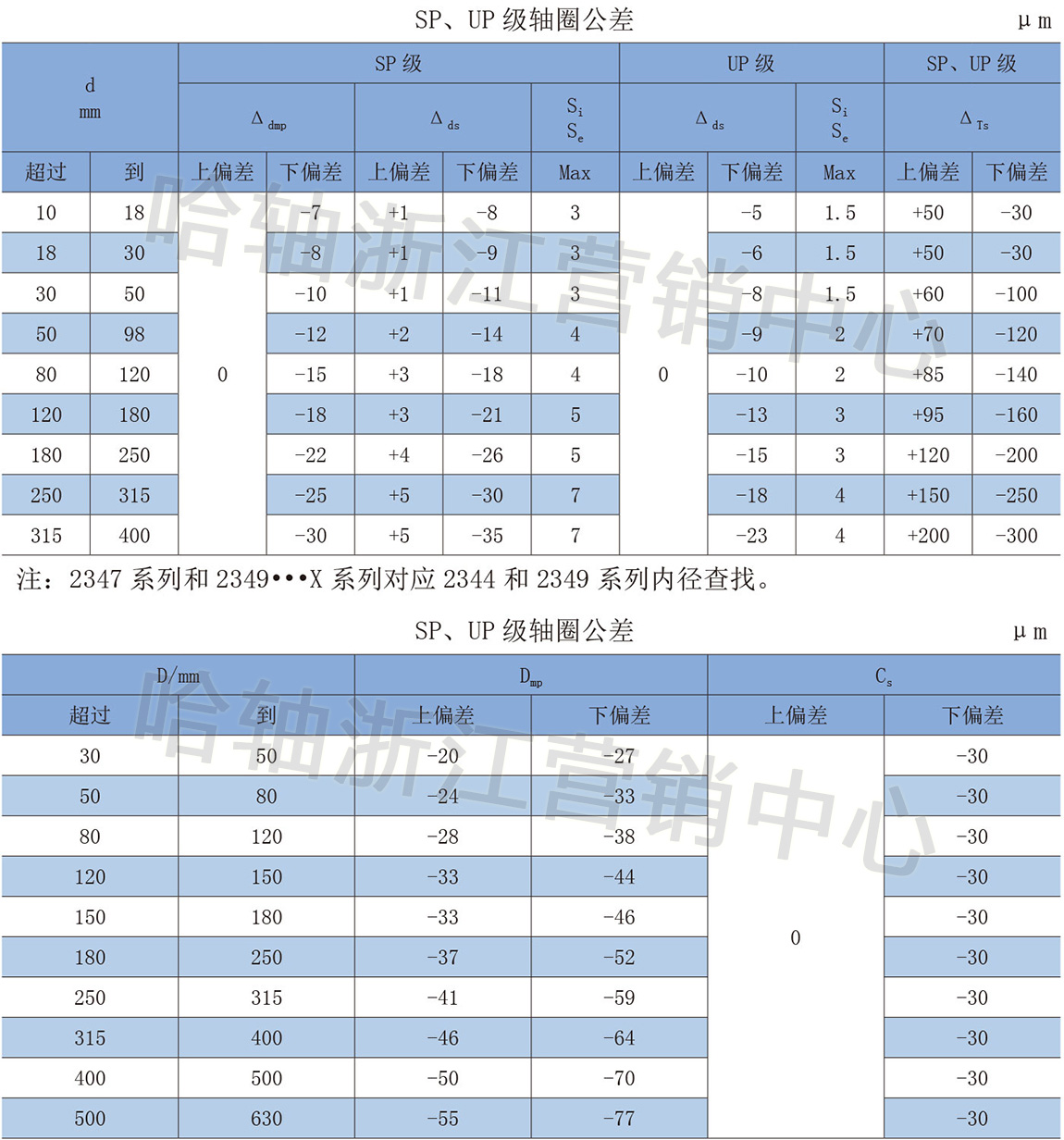

HRB雙向推力角接觸球軸承提供 SP 公差等級產品,需要時可提供 UP 公差等級產品。
保持架
保持架為銅合金車制保持架。其中代號后綴加 BM1 的結溝為改良傳統設計的保持架結構,由于保持架重量減輕,潤滑空間增大,采用特殊銅合金作為保持架材質,保持架摩擦面積減小,因而容許旋轉速度提高了百分之五十。

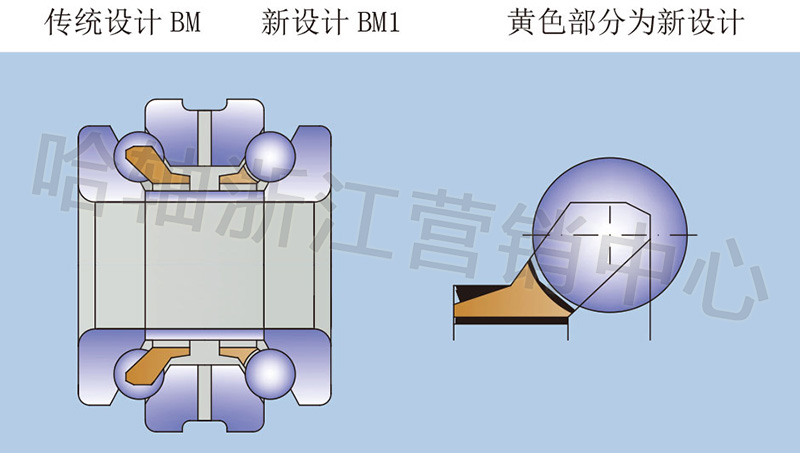

軸承代號后綴加“TN”的結構為尼龍保持架結構。結構形式如圖
預載荷
雙向推力角接觸球軸承的預載荷由裝設在兩個軸圈之間的隔圈確定。雙向推力角接觸球軸承的接觸角是 60°,這樣,球在高速運轉時能得到可靠的引導。采用推力角接觸球軸承可以比使用相應的推力球軸承達到十分明顯的較高轉速。
安裝尺寸
軸承套圈只允許和軸肩及支撐座凸肩貼合而不能被軸和殼的倒角卡住。因此,配合件的最大倒角半徑 ramax 必須小于推力角接觸球軸承相應倒角的最小坐標 rsmin。配合件的肩應高得使在碰到最大倒角坐標的情況下也能有一個足夠的支承面積。表中列出了倒角的半徑ramax 的尺寸和支承軸肩的直徑。
當量動載荷
緊靠著圓柱滾子軸承安裝的推力角接觸球軸承,僅承受軸向力。
P=Fa [kN]
當量靜載荷
緊靠著圓柱滾子軸承安裝的推力角接觸球軸承受軸向力。
P0=Fa[kN]
推薦配合
軸圈和軸的配合,以沒有過盈量,也沒有游隙的狀態為目標;座圈與外殼孔的配合為動配合。
與雙列圓柱滾子軸承并列使用于同一內徑的外殼的情況下,外徑尺寸公差為 f6,以便成為動配合。

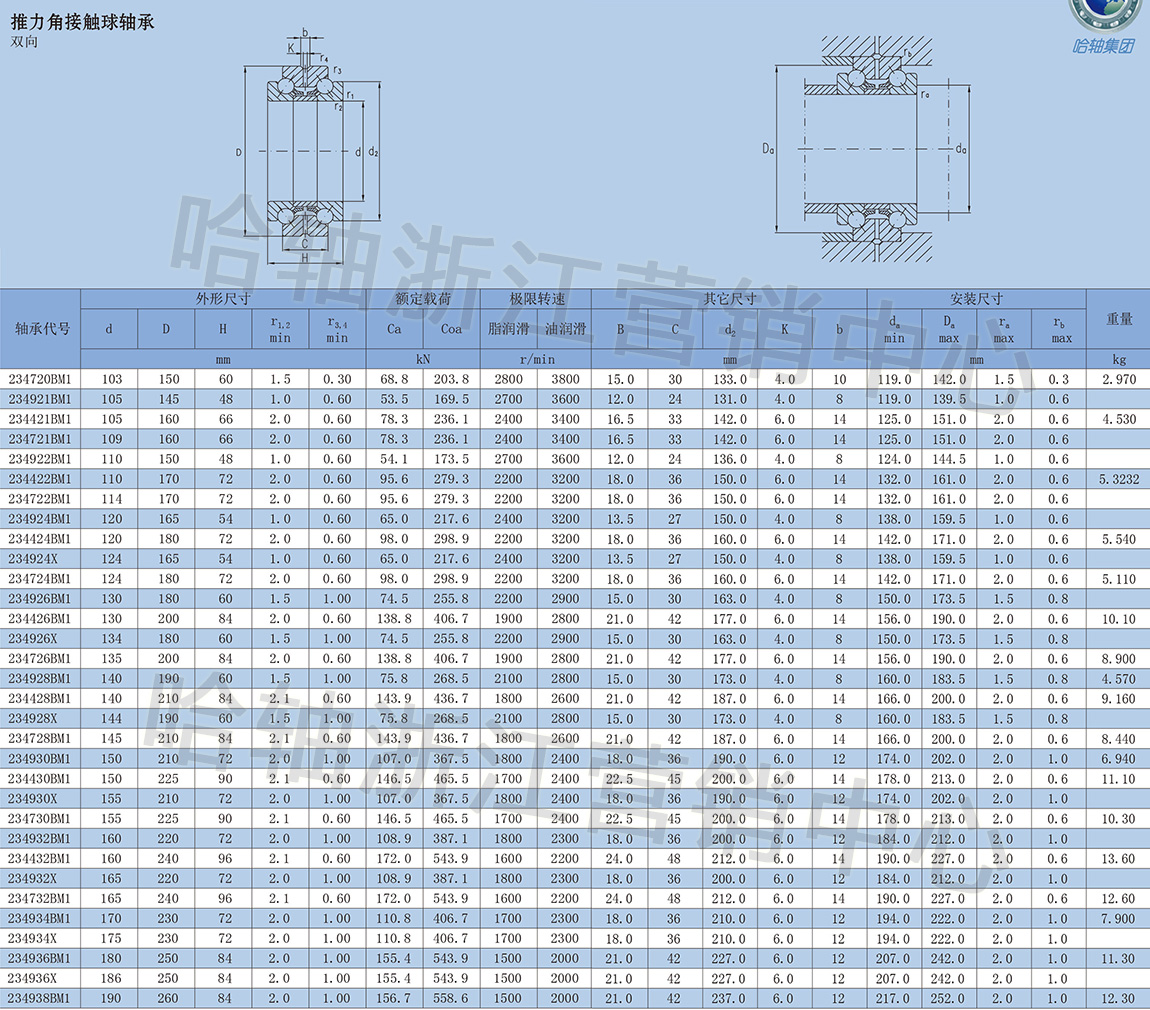

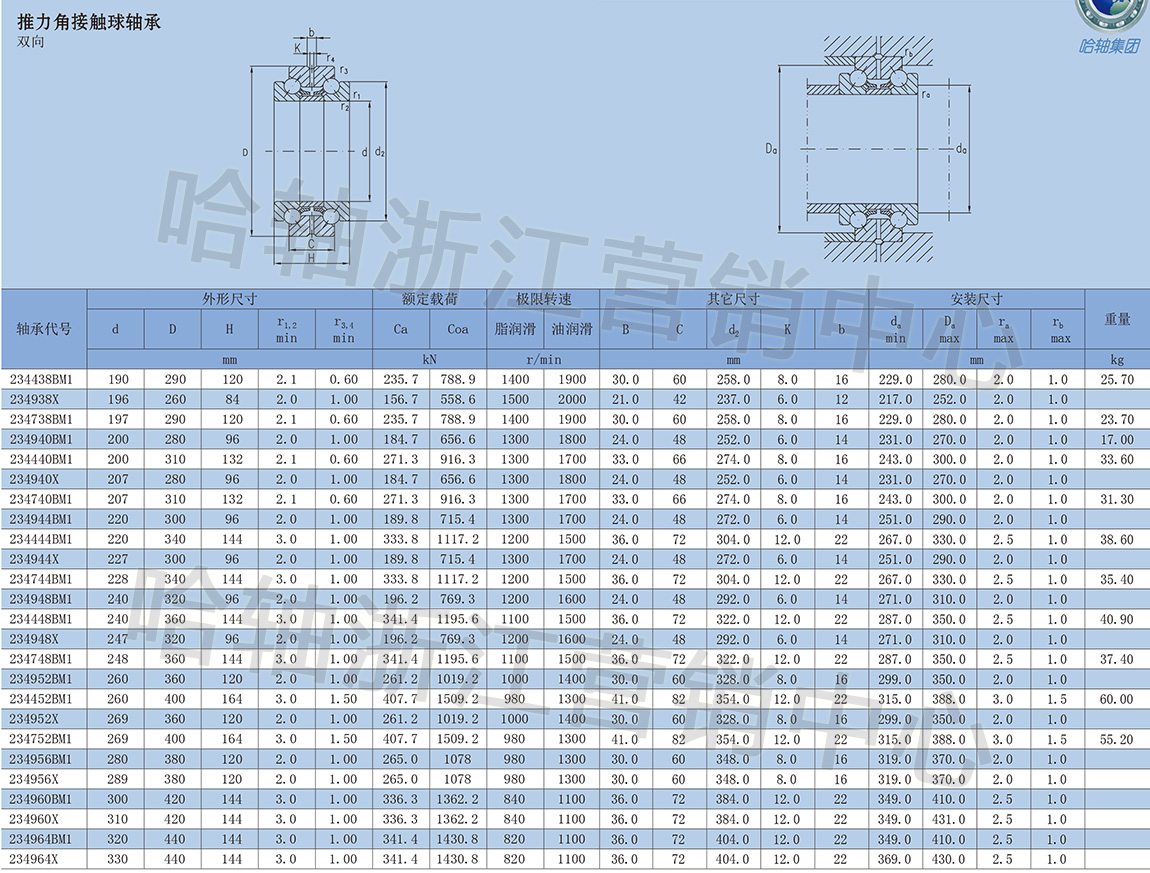

雙向推力角接觸球軸承的型號查詢,尺寸技術參數:
